研客防护舱专用锁

  • 价格:¥115 元
购买咨询:

产品介绍



    研客锁是专为银行系统优化的。

    适用范围:  防护舱门锁,银行二道门锁。

    特点: 1) 控制信号L控制锁头的出和进(兼容市面上的常规控制)

               2) 可以断电开锁。

               3) 具有内部锁死功能,内锁功能。

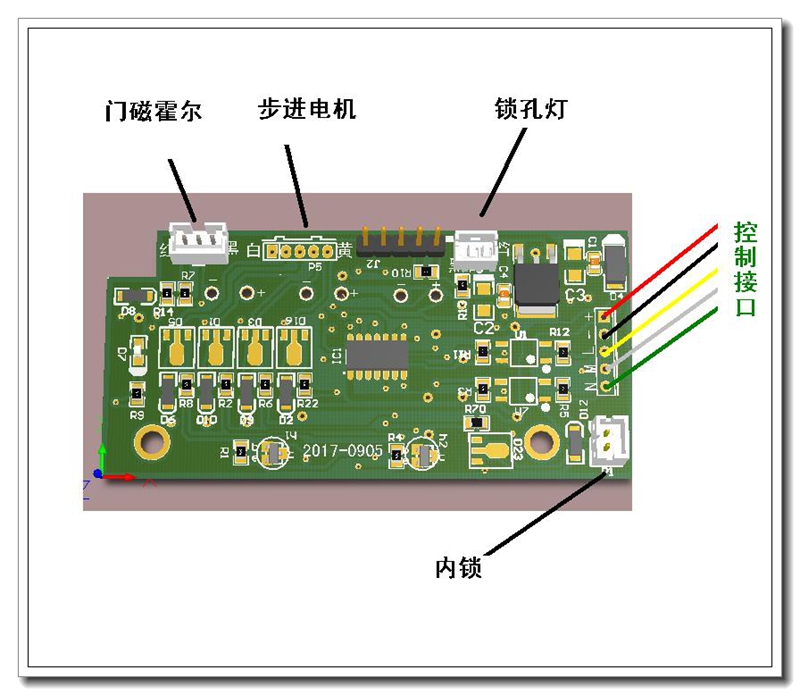

    接口说明:  V+  ------------12V ; 颜色(红)

                     V-  ----------- 接地(GND); 颜色(黑)

                     L   ----------- 控制锁信号;  L 接地 时,在有门磁信号时(关门信号)锁头伸出。    否则,锁头缩回。  颜色(黄)

                    M- ------------  门磁输出信号。 门开时,输出5V信号,门关时,输出0V 信号。  颜色(白)

                    N- --------------  控制内锁的信号。 N 接地 时,灵动锁内的小电磁铁会在锁头伸出后动作,不让灵动锁的锁头缩回来。  颜色(绿)



    注意事项:

               1  L,M,N  所有的信号 要求和MCU共地。

               2  L,N  是外部控制锁的信号。

               3 M 是锁输出的状态信号。如果外部信号是3.3V ; 请加电平匹配电路。







    建议的外接电路:
